地网监测系统

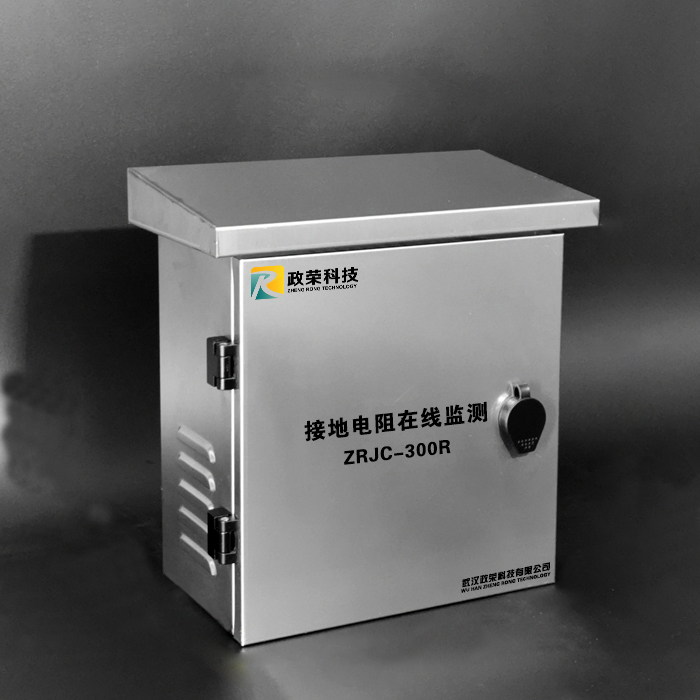

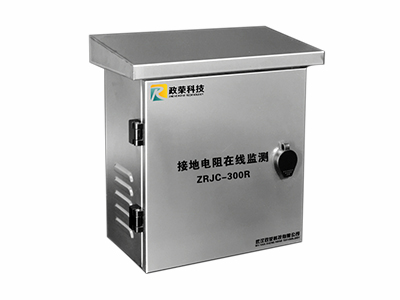

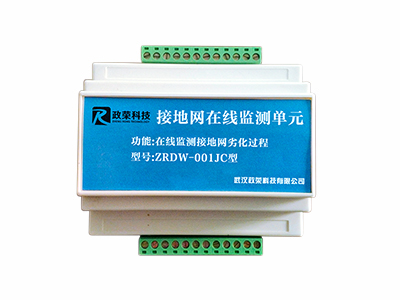

接地电阻在线监测系统

一、系统概述

ZRJC-300R 接地电阻在线监测系统为在线监测接地电阻的用户设计开开发的。适用于电 力杆塔接地网、铁路变电站接地网的接地电阻在线监测，方便用户及时掌握地网实时状况。

二、技术特点

1. 使用安全：接地电阻监测全过程没有触 电危险。

2. 数据既可接入本地网，也可上传云端。

3. 监测周期可自主设定。

4. 特殊设计后可无源使用

三、技术参数

1、 测量范围：0-200.00Ω

2、 测量精度：±5%

3、 交流 220V

4、 功率：≤20W

5、 通讯方式：Modbus协议，485接口或光纤、无线物联

6、 外观：可定制

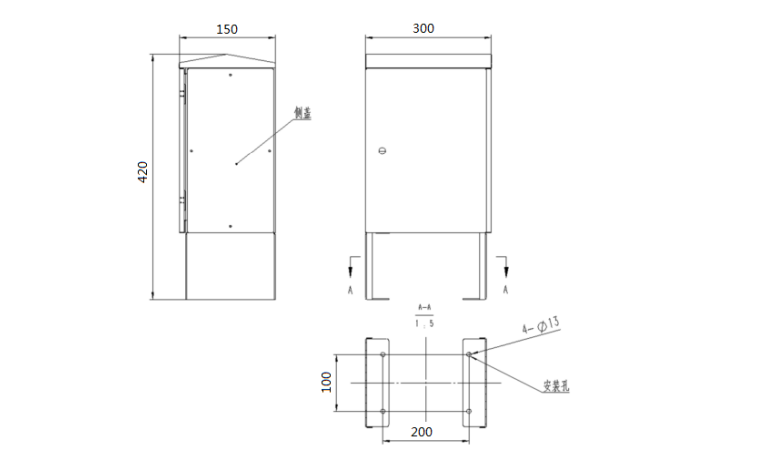

四、接地电阻在线监测系统安装

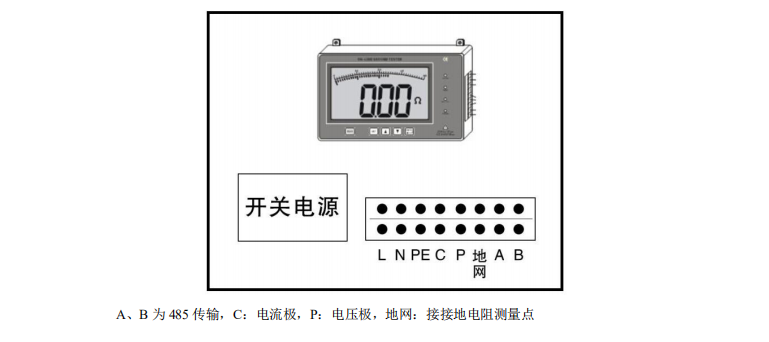

五、箱内布置及接线端子图

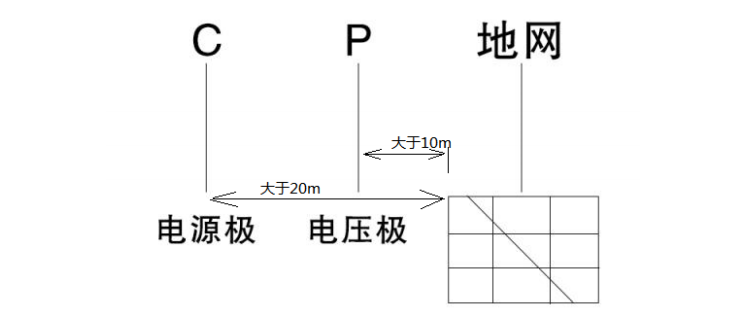

六、测量极布置图

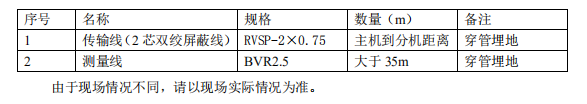

七、材料需求

八、注意事项

1.测量线应穿塑料绝缘管。

2.测量极应全部埋入土层中。

3.电源线应事先预埋。

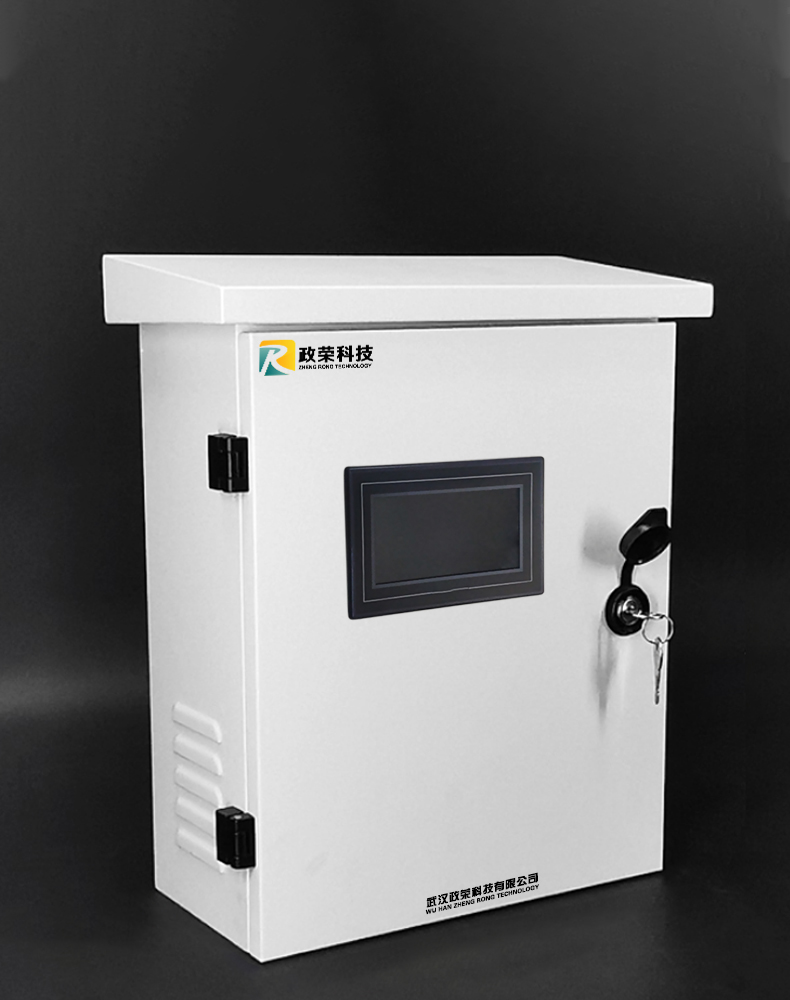

接地电阻在线监测系统主机

一、系统概述

ZRJC-300R 接地电阻在线监测系统为在线监测接地电阻的用户设计开开发的。适用于电 力杆塔接地网、铁路变电站接地网的接地电阻在线监测，方便用户及时掌握地网实时状况。

二、技术参数

1.供电:市电 AC145-265(V);

2.功耗:小于5W;

3.RS485 保护模式:A-B/B-PE;8-20 u s（3KA）

4.供电保护模式：L-N/N-PE;8-20 u s (10KA)

5.RS485 最大传输距离:>1.2Km;

6.主机箱体安装方式:壁挂;

7.主机箱出线方式:下出线;

8.主机箱外形最大尺寸:400cm X 300cm X 150cm

9.液晶显示屏分辨率 800X600;随机配 16G TF 卡,最大支持 128G;

三、性能

1.数据显示采用工控液晶显示屏,触摸翻页,返回,查看地 电阻及变化曲线.

2.显示主机带隔离 RS485 接口,最多可接 247 个从机设备, 选配串口服务器可以实现远程监控可手动方式或自动方式读取低电阻 值,读取精度为 0.1Ω,一屏显示4 个接地电阻值,查看多页可翻页顺序显示

3.通讯采用标准 ModBus RTU 协议

4.主机通过开关电源,由端口直接市电交流供电,配有多个 RS485 的接线端子 A 和 B 直接压接,方便安装接线.

5.可由用户设定地电阻报警值,当测试地电阻值高于报警 值时,屏幕红色字体显示报警状态,并通过喇叭发出报警声音,当接地电阻值低于报警值时报警自动解除

6.为了提高检测设备的可靠性,主机箱内配有防雷保护模块,对市电进线和 通讯端口进行保护

7.主机显示屏内,机器配有 TF 储存卡,可连续储存多路地电阻数据

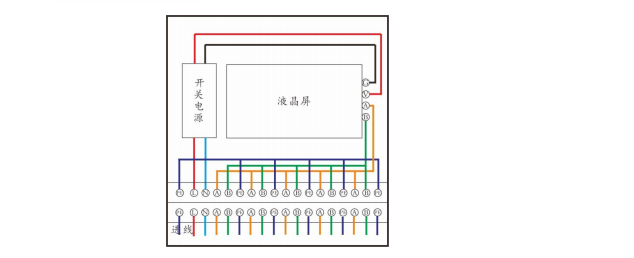

四、接地电阻在线监测系统主机接线图

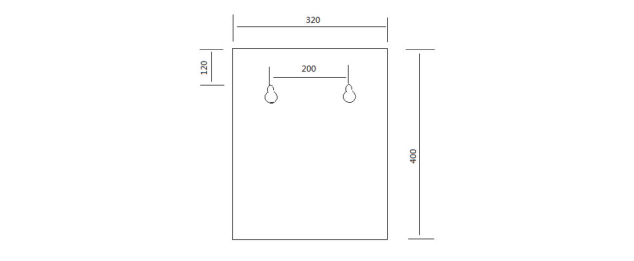

五、接地电阻在线监测系统主机安装
